凈化工程防靜電系統施工規范與電子廠房無塵車間核心工藝要點
隨著半導體、芯片制造及精密電子產業向納米級制程不斷演進，生產環境中的靜電控制已成為決定產品良率與可靠性的關鍵命脈。靜電放電（ESD）不僅會造成電子器件的直接損壞，更可能因塵埃吸附影響潔凈度，導致光刻、刻蝕等核心工藝失效。 本文依據《電子工業潔凈廠房設計規范》（GB 50472-2008）、《潔凈廠房設計規范》（GB 50073-2013）及《工程防靜電技術標準》（征求意見稿）等規范文件，系統闡述凈化工程防靜電系統的施工技術要點與無塵車間核心工藝控制策略。
一、防靜電系統的設計指標與材料選型
電子廠房無塵車間的防靜電設計需遵循“綜合防護、軟硬結合”的原則，依據生產工藝對靜電敏感度進行分級控制。
1. 防靜電工作區（EPA）分級指標
一級防靜電工作區：地面、墻面、柱面、頂棚表面對地電阻須達到 5×10⁴Ω ～ 1×10⁹Ω，靜電電壓不大于 ±100V，適用于光刻、晶圓檢測等核心工序。
二級防靜電工作區：地面對地電阻 5×10⁴Ω ～ 1×10⁹Ω，靜電電壓不大于 ±1000V，適用于封裝、測試等輔助區域。
2. 防靜電地面與圍護結構施工
防靜電地面是電荷泄放的第一道防線，其施工直接影響系統長效性。
面層材料性能：地面面層必須采用靜電耗散性材料，依據GB 50073-2013規定，其表面電阻率應為 1.0×10⁵Ω/□ ～ 1.0×10¹²Ω/□，對地泄放電阻值應為 1.0×10⁵Ω ～ 1.0×10⁹Ω。材料應選用長效型（防靜電性能維持十年以上），避免因性能衰減導致防護失效。
銅箔接地網鋪設：在環氧自流平或高架地板施工中，需預埋銅箔接地網格（常見規格為 2m×2m 網格），銅箔交叉點需進行錫焊連接，確保電氣導通性，且接地電阻應≤4Ω。此項屬于隱蔽工程，必須在覆蓋前進行嚴格的導通性測試驗收。

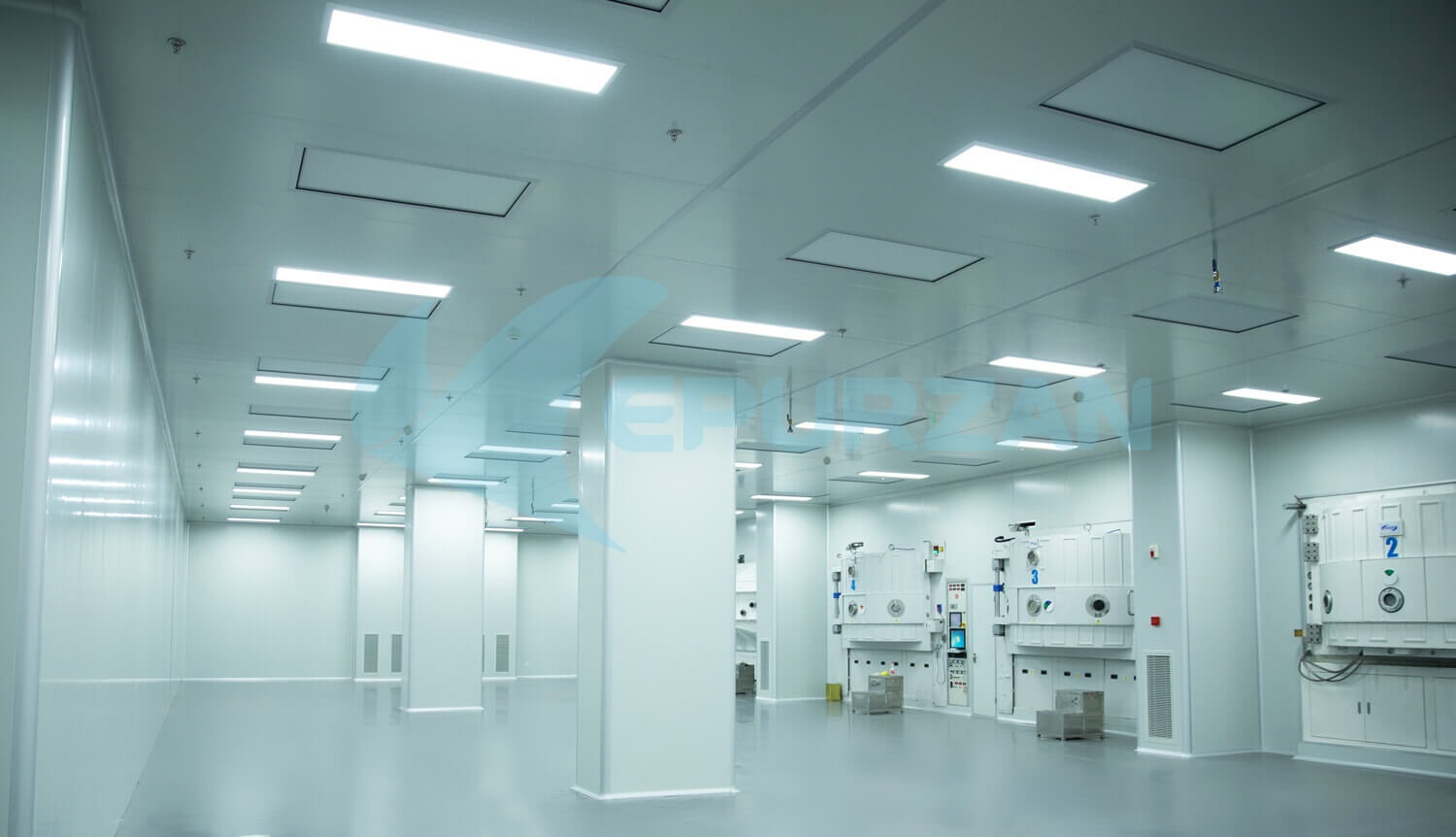

墻體與吊頂：圍護結構（墻面、柱面）應選用導電性能穩定的材料（如電解鋼板、防靜電彩鋼板），表面電阻控制在 10⁴~10⁹Ω 之間，且所有金屬龍骨、門窗框架必須做等電位聯結，形成完整的法拉第籠式屏蔽效應。
二、核心工藝要點：空氣凈化與微環境控制
除靜電防護外，無塵車間的核心在于構建一個溫濕度恒定、超低顆粒物濃度的生產微環境。
1. 空氣潔凈度與氣流組織
FFU 矩陣與過濾系統：對于 ISO 3 級（即傳統百級）以上的核心區域，頂棚 FFU（風機過濾單元）覆蓋率需達 80%以上，換氣次數超過 500次/小時。末端 HEPA/ULPA 過濾器效率須達 99.9995%以上，采用三級過濾（G4+F8+HEPA）組合。
溫濕度精密控制：先進制程（如 14nm 以下）對環境熱穩定性要求極高，溫度波動需控制在 ±0.1℃，濕度波動不超過 ±2% RH。施工中需特別注意空調系統（MAU+FFU+干盤管）的管路保溫與氣密性，避免冷凝結露造成微生物滋生及溫漂。
2. 設備接地與等電位聯結
接地電阻值：采用綜合接地方式時，接地電阻應小于或等于 1Ω；在爆炸危險環境中，設備和管道需執行更嚴格的跨接要求，法蘭連接處若使用非金屬墊片，兩側應使用 不小于 2.5mm²軟導線進行跨接，接觸電阻應小于 0.1Ω。
設施接地：所有可移動設備、工作臺、貨架、離子風機均需通過獨立的接地干線接入 ESD 接地系統，避免孤立絕緣的金屬部件存在。
三、施工過程控制與驗收關鍵點
1. 隱蔽工程驗收：接地銅箔網、鋼筋導電地網在鋪設完畢后，必須使用萬用表及接地電阻測試儀進行全數檢測，確認自身導電性能良好且與建筑物其他導體無短路現象，方可進行下一道工序。
2. 靜態與動態驗收：
潔凈度三態測試：不僅要進行“空態”和“靜態”測試，必須進行“動態測試”（模擬 80% 生產負荷），驗證設備運行及人員操作時粒子數與靜電電壓是否仍滿足工藝要求。
